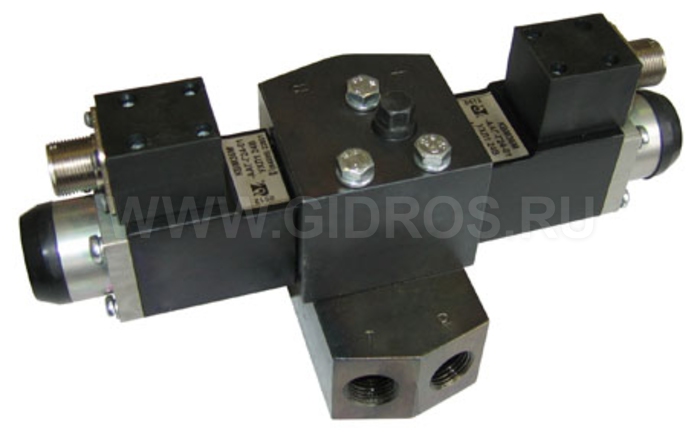

Гидравлические распределители

Назначение:

  • используются для изменения потоков рабочей жидкости в гидравлических системах при управлении работой силового гидрооборудования
  • для предохранения гидросистемы от гидравлического удара при запуске электродвигателя насосной установки

Конструкция:

  • выпускаются с ручным (мод. ГР-...) и электромагнитным (мод. ГЭ-...) управлением*,
  • установлен дополнительный предохранительный клапан на выходе для ограничения давления в нерабочей полости гидроинструмента,
  • модели стыкового исполнения (с цифрой 1 в конце обозначения) — устанавливаются непосредственно на насосную установку или ручной насос мод. НРГ...Р,
  • модели резьбового исполнения (с цифрой 2) поставляются на выносной плите и служат:

а) для выносного управления гидроинструментом двухстороннего действия,

б) для раздельного управления несколькими инструментами от одной насосной установки.



модель

схема

номер схемы по ГОСТ 2.781-68

условный проход (Ду), мм

рабочее давление, max, МПа

габариты, мм

масса, кг

ГР-ЗИР-1(2)

ГР-3ИР

54

4

80

62х79х95

0,7

ГР-3КРСп-1(2)

ГР-3КР

64

5

80

60х150х85

0,7

ГЭ-2ГР-1(2)

ГЭ-2ГР

574А

4

80

61х64х177

1,5

ГЭ-ЗИР-1(2)

ГЭ-3ИР

54

4

80

61х64х260

2,2

ГЭ-ЗДР-1(2)

ГЭ-3ДР

44

4

80

61х64х260

2,2

ГЭ-ЗМР-1(2)

ГЭ-3МР

34

4

80

61х64х260

2,2

ГЭ-ЗНР-1(2)

ГЭ-3НР

14

4

80

61х64х260

2,2

*По умолчанию распределители серии ГЭ комплектуются электромагнитами DC24V, по заказу возможна установка магнитов DC12V или AC220V
