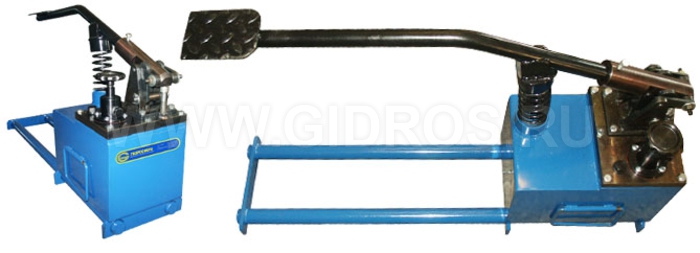

Насосы гидравлические с ножным приводом
Насосы гидравлические с ножным приводом предназначены для создания гидравлической энергии и подключения одного или нескольких исполнительных гидроустройств, применяемых в различных отраслях промышленности.
Насосы модели ННГ используются для работы с гидроинструментом одностороннего действия, а модели ННГ..Р - с гидроинструментом двухстороннего действия.
Во избежание перегрузок все насосы оснащены предохранительным клапаном, который настраивается на максимальное давление 63, 70 или 80 МПа в зависимости от применяемого инструмента.
Для ускорения выборки холостого хода инструмента насосы имеют двухступенчатую подачу рабочей жидкости .
|
|
модель |
полный объем бака, л |
полезный объем, л |
давление, 1-я/2-я ступень, МПа |
производительность за двойной ход, 1-я/2-я ступень, см3 |
габариты BxHxL, мм |
масса (без масла), кг |
 |
ННГ7010 |
1,0 |
0,8 |
3/70(63) |
18/3 |
125х160х530 |
5,5 |
|
ННГ7020 |
2,0 |
1,6 |
3/70(63) |
18/3 |
130х160х530 |
6,6 |
|
ННГ7040 |
4,0 |
3,5 |
3/70(63) |
18/3 |
130х160х600 |
7,4 |
|
ННГ7080 |
8,0 |
6,4 |
3/70(63; 80) |
40/4,5 |
250х380х860 |
15,8 |
|
ННГ7080Р |
8,0 |
6,4 |
3/70(63; 80) |
40/4,5 |
250х380х860 |
15,8 |
|
ННГ7016 |
16 |
14 |
3/70(63; 80) |
40/4,5 |
285х700х285 |
32 |
|
ННГ7016Р |
16 |
14 |
3/70(63; 80) |
40/4,5 |
285х700х285 |
33 |
Рекомендуемый полезный объем гидронасосов в зависимости отхода штока и грузоподъемности домкратов
|
ход штока, мм |
грузоподъемность домкрата, тс |
||||||||
|
5 |
10 |
15 |
20 |
35 |
50 |
100 |
200 |
400 |
|
|
15 |
0,35 |
0,35 |
0,35 |
0,35 |
0,35 |
0,35 |
0,35 |
- |
- |
|
50 |
0,35 |
0,35 |
0,35 |
0,35 |
0,35 |
0,8 |
0,8 |
1,6 |
3,5 |
|
100 |
0,35 |
0,35 |
0,35 |
0,35 |
0,8 |
0,8 |
1,6 |
3,5 |
6,4 |
|
150 |
0,35 |
0,35 |
0,35 |
0,8 |
0,8 |
1,6 |
3,5 |
6,4 |
14 |
|
200 |
- |
0,35 |
0,8 |
0,8 |
1,6 |
1,6 |
3,5 |
6,4 |
14 |
|
250 |
- |
0,8 |
0,8 |
1,6 |
1,6 |
3,5 |
6,4 |
14 |
- |
|
320 |
- |
- |
- |
1,6 |
1,6 |
3,5 |
6,4 |
14 |
- |
|
400 |
- |
- |
- |
- |
- |
3,5 |
6,4 |
14 |
- |
