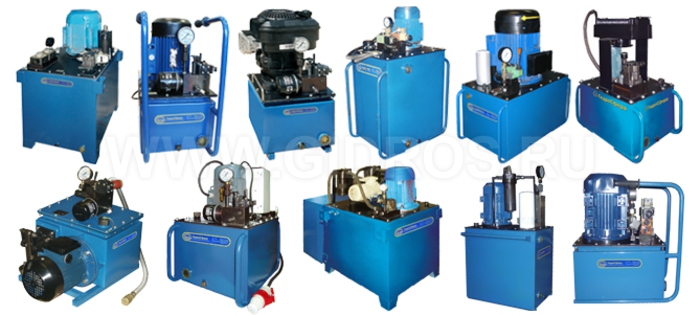

Насосные установки
Насосные установки (насосные станции, гидростанции) предназначены для создания гидравлической энергии и подключения одного или нескольких исполнительных гидроустройств как одностороннего, так и двухстороннего действия, применяемых в различных отраслях промышленности.
Стандартная комплектация насосных установок включает в себя:
- регулятор давления - для изменения давления в гидросистеме
- предохранительный клапан - для защиты насосной установки от превышения максимально допустимого давления (опломбирован)
- манометр - для измерения и контроля давления в гидросистеме
- маслоуказатель - для контроля нижнего предельного уровня рабочей жидкости в баке
- температурный датчик - для отключения электродвигателя при достижении температуры рабочей жидкости верхнего предельного уровня
- фильтр - для очистки рабочей жидкости на сливе гидросистемы
- гидрораспределитель - для изменения направления потока рабочей жидкости
- коробка электроуправления
По дополнительному заказу устанавливаются:
- термометр - для измерения температуры рабочей жидкости в баке
- пульт дистанционного управления - для управления рабочим процессом на удалении от насосной установки
- манометр на фильтре - для контроля за степенью загрязнения фильтра
- дроссель - для регулирования потока рабочей жидкости
Пример обозначения насосной станции НУЭР25-32И100Т1
тип изделия (насосная установка) |
НУ |
1 |
тип привода(эл. двигатель) |
Э |
2 |
вид управления (ручной) |
Р |
3 |
номинальное давление(25 МПа) |
25 |
4 |
|
|
- |
подача насоса (32 л/мин) |
32 |
5 |
тип ЗРУ (трехпозиционный распределитель) |
И |
6 |
объем бака (100 л) |
100 |
7 |
характеристика двигателя(трехфазный) |
Т |
8 |
число ступеней насоса (одна ступень) |
1 |
9 |
1. Тип изделия:
- НУ- насосная установка
2. Тип двигателя:
- Э - электродвигатель переменного тока
- Б - двигатель внутреннего сгорания
- П - пневмодвигатель
3. Вид управления гидрораспределителем:
- А- электромагнитное в автоматическом режиме
- Р - ручное (распределитель с ручным управлением)
- Э - электромагнитное дистанционное ручное
4. Номинальное давление, МПа:
- - по умолчанию - 70 (при давлении 70 МПа обозначение не ставится)
- - или из ряда по ГОСТ 12445, ГОСТ 14063, МПа: 6,3; 10;
- 12,5; 16;20;25;32;40;63;80
5. Подача при номинальном давлении:
- - из ряда по ГОСТ 13825, л/мин: 0,5; 0,6; 0,8; 0,9; 1,0;
- 0,2; 1,6; 1,8; 2,0; 2,5; 3,2; 4,0; 5,0 и т.д.
6. Тип запорно-распределительных устройств (ЗРУ) управления насосной станцией:
А - двухлинейный двухпозиционный нормально закрытый распределитель (применяется при наличии на инструменте собственного распределителя или в комплекте с двухходовым краном)
Г - четырехлинейный двухпозиционный распределитель (применяется для управления инструментом двухстороннего действия, когда требуется только возвратно-поступательное движение (гайковерт или пресс)
И - четырехлинейный трехпозиционный распределитель, у которого в нейтральном положении напор Р и полость А соединены со сливом Т, а полость В заперта. Применяется для управления инструментом как одностороннего, так и двухстороннего действия (для подъема, кратковременного удержания и опускания груза). При длительном удержании груза рекомендуется устанавливать на домкрат предохранительный кран КПЗ/8-3/8.
К - четырехлинейный трехпозиционный распределитель, у которого в нейтральном положении напор Р соединен со сливом Т, а полости А и В заперты. Применяется для управления инструментом как одностороннего, так и двухстороннего действия (для подъема, кратковременного удержания и опускания груза). При длительном удержании груза рекомендуется устанавливать на домкрат предохранительный кран КПЗ/8-3/8.
М - четырехлинейный трехпозиционный распределитель, у которого в нейтральном положении напор Р заперт, а линии А и В соединены со сливом. Применяется для управления инструментом, оснащенным гидрозамком одностороннего или двустороннего действия.
Н - четырехлинейный трехпозиционный распределитель, у которого в нейтральном положении все линии соединены. Применяется в случае необходимости наличия "плавающего" положения гидропривода.
Д - четырехлинейный трехпозиционный распределитель, у которого в нейтральном положении все линии заперты. Применяется при необходимости полного запирания гидропривода.
7. Полезный объем бака из ряда по ГОСТ 12448, л:
-2,0; 5,0; 10; 12; 16; 20; 25; 40; 63; 80; 100; 160; 200 и т.д.
8. Характеристика исполнения электродвигателя:
Т - электродвигатель переменного тока с напряжением питания 380В, трехфазный, 50Гц
Ф - электродвигатель переменного тока с напряжением питания 220В, однофазный, 50Гц
9. Число ступеней насоса:
1 - одноступенчатый насос
2 - двухступенчатый насос
В качестве рабочей жидкости рекомендуем использовать следующие виды масел:
-для зимнего периода - ВМГЗ и МГЕ-10А
-для летнего периода - МГЕ-46В и АУ
При сборке насосных установок и инструмента используются компоненты гидравлики как собственной разработки и производства, так и продукция следующих известных всему миру своим качеством фирм: «Vickers», «Denison», «Bosch Rexroth Group», «Bieri Hydraulik», «Casappa», «Hawe», «Atos», «Bussak+Shamban». На серийных станциях устанавливаются радиально-поршневые насосы производства Германии с повышенным ресурсом эксплуатации.
