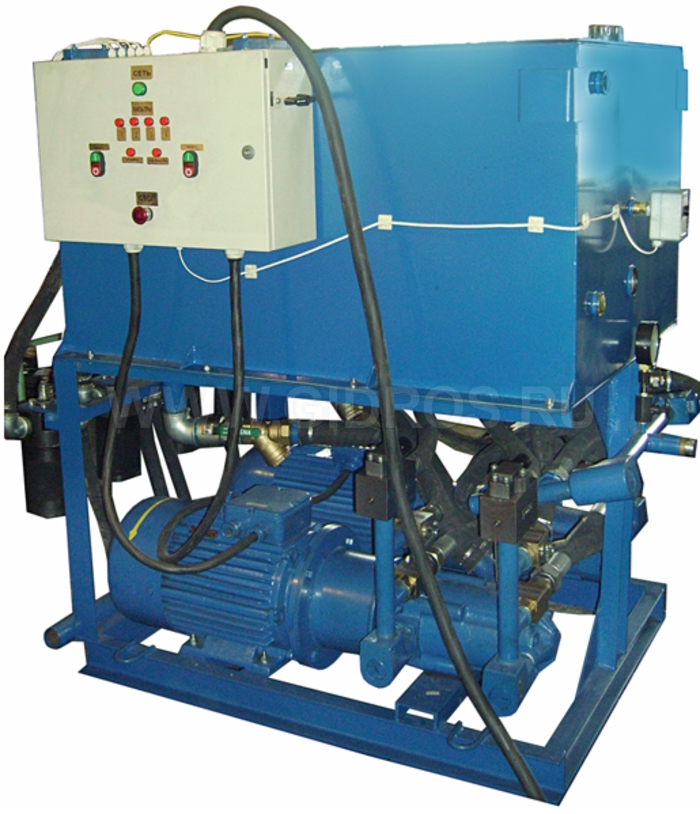

Насосные установки для промывки труб гидравлических систем

Данные установки предназначены для промывки трубопроводов систем гидропривода потоком гидравлической жидкости. Установка, как правило, включает в себя систему насосных агрегатов с электроприводом, систему фильтров, пробоотборники, гидробак большого объема, элементы контроля и сопутствующую гидроаппаратуру.

Опционально могут быть установлены датчики чистоты рабочей жидкости, расходомер, теплообменники, термоэлектронагреватели, агрегаты высокого давления для испытания системы. Возможно изготовление установок с системой регенерации масла (сепаратор), системой реверса, системами интенсификации промывки

Рабочая жидкость - масла минеральные (по умолчанию), водно-гликолиевые растворы, например жидкость ПГВ (опционально)

При выборе параметров промывочной установки следует учитывать следующее:

- критерий Рейнольдса при промывке должен быть не менее 4000;

- критерий Рейнольдса при промывке должен быть не менее чем в 1,2 раза выше, чем в рабочем режиме

- скорость потока в процессе промывки скорость потока была выше, чем в рабочем режиме;

- жидкость, используемая для промывки должна быть совместимой с предусмотренной для гидросистемы рабочей жидкостью и с используемыми в системе материалами; для промывки может использоваться непосредственно рабочая жидкость или жидкость того же типа, но с меньшей вязкостью, что позволит снизить затраты на промывку. Понизить вязкость жидкости можно также повышением температуры;

- давление при промывке выбирается из расчета потерь в гидролинии, однако оно не должно быть выше, чем при рабочем режиме.



модель

номинальное

давление, МПа

расход,

л/мин

полезный

объем бака, л

суммарная мощность, кВт

габариты LxBxH, мм

масса, кг

НУЭР3-600А600Т4

3

600

600

37

2000х1200х1600

700

НУЭР3-300А600Т4

3

300

600

18,5

1800х1100х1500

550

НУЭР20-200А1000Т3

20

200

1000

90

2000х1200х1600

740

НУЭЭ3-1000К2000Т4

3

1000

2000

83

3600х1600х1950

2500

Пример обозначения - установка НУЭР3-600А600Т4

 Расшифровка обозначения насосной станции НУЭР3-600А600Т4:

тип изделия (насосная установка)

НУ

1

тип привода (электродвигатель)

Э

2

вид управления (ручной)

Р

3

номинальное давление (3 МПа)

3

4





-

подача насоса (600 л/мин)

600

распределительное устройство кранового типа

А

6

объем бака (600 л)

600

характеристика двигателя (трехфазный)

Т

число ступеней насоса (четыре)

4


  Для заказа нестандартных гидравлических станций

 необходимо указать следующие технические характеристики:

  • Номинальное давление.
  • Вид привода (электрический, пневматический, двигатель внутреннего сгорания)
  • Производительность.
  • Вид управления (ручной, электромагнитный и т.д.)
  • Объем бака.
  • Специфические требования
